Стержневой элемент, фиксирующийся в твёрдых основаниях (бетон, кирпич, камень) за счёт распорного механизма, активируемого при затяжке. Конструктивная особенность — наличие расширяющейся части (цанги, гильзы, клина), которая при увеличении осевого усилия деформируется или перемещается, создавая неразъёмное соединение. В отличие от гвоздей (ударного крепежа для дерева), данный фиксатор не забивается, а требует предварительного сверления отверстия и последующей затяжки. Отличие от шайб (подкладных деталей) — изделие является самостоятельным узлом, воспринимающим вырывающие и сдвигающие нагрузки. В отличие от резьбовых соединений металл-металл (болт+гайка), оно создаёт точку опоры в материале, не имеющем собственной резьбы.
Конструктивные особенности
Класс распорного крепежа объединяет несколько схем, но имеет общие признаки:
- Резьбовой стержень — выступающая часть, на которую навинчивается гайка или крепится монтируемое изделие. Диаметр резьбы (d) — основной калибровочный параметр.
- Распорная часть (рабочая зона) — механизм, трансформирующий усилие затяжки в радиальное расширение внутри канала. Варианты: разрезная цанга, клин, распорная гильза, пластиковая или металлическая «юбка».
- Анкерная гайка (для некоторых типов) — при её завинчивании происходит перемещение клина или расширение гильзы.
- Буртик или шайба — ограничивает глубину погружения.
- Материал — углеродистая сталь (классы прочности 4.8, 5.8, 8.8) с покрытием (цинк, горячее цинкование, фосфатирование) или нержавеющие стали A2, A4. Для химических исполнений (отдельный класс) — шпилька + двухкомпонентный полимер.

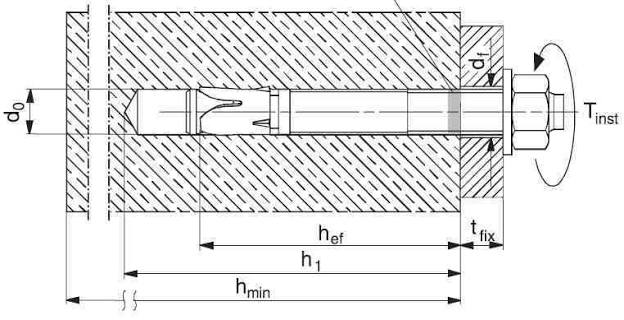

Основные параметры
- Диаметр резьбы (d) от М4 до М30 (наиболее частый М6…М16
- Общая длина (L) от 40 до 250 мм (зависит от типа и глубины заделки)
- Диаметр сверления (dₛᵥ) обычно на 0,5…1,0 мм больше d
- Глубина заделки (hₑ) от 35 до 120 мм
- Рабочая нагрузка на вырыв (Nᵣₐ) зависит от прочности основания и диаметра
Для каждого типа существуют таблицы несущей способности в зависимости от класса бетона (B15…B40) и расстояния до края.
Области применения
Распорные фиксаторы используются для крепления к бетонным и каменным основаниям:
- Строительство и монтаж — фиксация несущих конструкций (колонн, балок) к фундаменту.
- Фасадные системы — установка кронштейнов вентилируемых фасадов, облицовки.
- Инженерное оборудование — монтаж кондиционеров, венткоробов, трубопроводов, электрощитов.
- Мостостроение и дорожное строительство — установка барьерных ограждений, опор освещения.
- Промышленное оборудование — фиксация станков, прессов, конвейеров к бетонному полу.
В отличие от дюбелей (работающих в пустотелых или мягких материалах), большинство этих изделий предназначены для полнотелого высокопрочного бетона. В отличие от гвоздей, обеспечивают высокую вырывающую стойкость (сотни килограммов и тонны).
Особенности использования
Подготовка канала. Отверстие сверлится алмазной или победитовой коронкой строго перпендикулярно поверхности. Диаметр и глубина должны соответствовать рекомендациям. Очистка от пыли обязательна (продувка, щётка) — остатки пыли снижают сцепление до 50%.
Монтаж. Изделие вставляется в канал до упора. Для механических типов производится затяжка гайки (или завинчивание) моментом, указанным производителем. Перетяжка может разрушить основание или сорвать резьбу. Недотяжка снижает распор и несущую способность.
Контроль установки. Затяжку рекомендуется выполнять динамометрическим ключом. Для ответственных узлов (например, кран-балки) требуется акт скрытых работ.
Ограничения. Не допускается установка вблизи края бетонного элемента (минимальное расстояние — 5…10 диаметров). Не использовать в пустотелых блоках без специальных гильз (применяются рамные или химические аналоги). При отрицательных температурах механические варианты работают, но снижается несущая способность из-за хрупкости бетона.
Коррозионная стойкость. Для внутренних сухих помещений достаточно оцинкованных. Для наружных работ, в агрессивных средах (химзаводы, морские сооружения) применяют горячецинкованные (толщина 40…80 мкм) или из нержавеющей стали A4.
Детальные характеристики конкретных типов — рамный, клиновой, анкерный болт с гайкой, дюбель-гвоздь, кольцевой, полипропиленовый — рассмотрены в следующих подразделах, где акцент смещается на конструкцию распорной части и область применения.
