Ударный распорный крепёж, состоящий из пластмассового дюбеля с разрезной юбкой и металлического гвоздя со специальной потайной головкой и накаткой (ёршиками). Конструктивная особенность — монтаж осуществляется одним ударом молотка: гвоздь забивается в предварительно установленный дюбель, раздвигая его лепестки и одновременно фиксируя прикрепляемую деталь. В отличие от анкерных болтов (требующих затяжки гайки), дюбель-гвоздь не нуждается в ключевом инструменте и обеспечивает мгновенное крепление. Отличие от строительных гвоздей (забиваемых непосредственно в дерево) — наличие распорного дюбеля, позволяющего фиксироваться в бетоне, кирпиче и камне. Отличие от рамного дюбеля (где шуруп завинчивается) — ударный способ и отсутствие вращательного движения.
Конструктивные особенности
Система дюбель-гвоздь состоит из двух компонентов:
- Пластмассовый дюбель (гильза) — цилиндр из нейлона (PA6, PA66) или полипропилена. Имеет продольные разрезы (2…4 лепестка) в распорной зоне, а также упорный буртик (манжету) у головки, предотвращающий проваливание в отверстие. Внутренний канал гладкий или с продольными рёбрами.
- Металлический гвоздь (шуруп-гвоздь) — стальной стержень с конической потайной головкой (типа «потай» или «полупотай»), насечками (ёршиками) на цилиндрической части и крестообразным шлицем (необязательно). Головка после забивания утапливается вровень с поверхностью материала или в специальное углубление дюбеля.
Материал гвоздя — углеродистая сталь с цинковым или фосфатным покрытием (для защиты от коррозии). Диаметр гвоздя (d) обычно 3…6 мм, длина (L) от 25 до 120 мм.

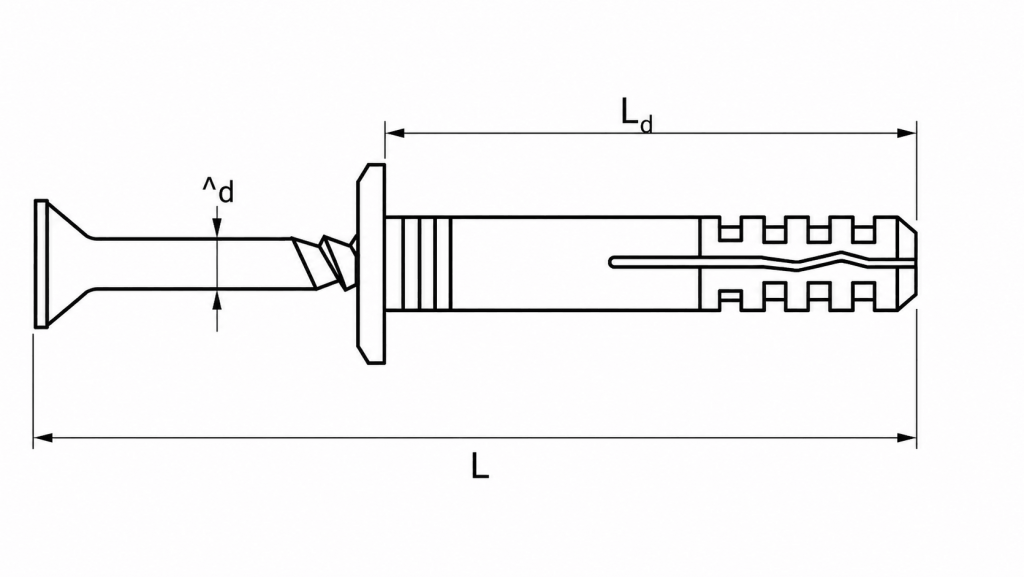

Основные параметры
- Диаметр гвоздя, стержня (^d): 3; 3,5; 4; 5; 6 мм
- Общая длина гвоздя (L): 25 … 120 мм (чаще 40…80 мм)
- Наружный диаметр дюбеля: 5; 6; 8; 10; 12 мм (на 1…2 мм больше d)
- Длина дюбеля (L_d) обычно равна длине гвоздя минус 5…10 мм
- Диаметр сверления: D + 0,5…1,0 мм
- Глубина сверления: L_d + 5…10 мм
Отличие от смежных типов крепежа
| Признак | Дюбель‑гвоздь | Анкерный болт | Рамный дюбель | Строительный гвоздь |
| Способ монтажа | Ударный (забивание) | Завинчивание / затяжка гайкой | Завинчивание шурупа | Забивание |
| Распорный элемент | Разрезная юбка дюбеля | Металлическая цанга / клин | Разрезные усы дюбеля | Отсутствует |
| Демонтаж | Низкая возможность (гвоздь не выкрутить) | Практически невозможен | Возможен (выкрутить шуруп) | Низкая |
| Работа в бетоне/кирпиче | Да | Да | Да | Нет (только дерево) |
| Предварительное сверление | Обязательно | Обязательно | Обязательно | Не требуется |
Области применения
Дюбель-гвозди используются для быстрого крепления к бетонным, кирпичным, каменным, газобетонным и гипсокартонным основаниям:
- Монтаж электропроводки — крепление клипс, кабель-каналов, подрозетников.
- Фиксация деревянных реек, брусков — установка обрешётки под сайдинг, вагонку, гипсокартон.
- Крепление пластиковых и металлических профилей — направляющих для ГКЛ, подвесных потолков.
- Установка сантехники — унитазов, раковин, полотенцесушителей (лёгких).
- Бытовой ремонт — полки, зеркала, картины, бытовая техника.
В отличие от клинового анкера (рассчитанного на тонны нагрузки), дюбель-гвоздь применяется для средних и малых нагрузок (до 50…200 кг на точку, в зависимости от основания и диаметра). В отличие от дюбель-гвоздя для бетона существуют версии для гипсокартона (с другой геометрией распорной юбки — «бабочка» или «зонтик»), но они относятся к иному типу.
Особенности использования
Подготовка отверстия. Сверление перфоратором (бетон, кирпич) или дрелью (гипсокартон, газобетон) строго перпендикулярно. Диаметр сверла — по размеру дюбеля (например, для дюбеля 6 мм — сверло 6 мм). Глубина — на 5…10 мм больше длины дюбеля. Очистка от пыли обязательна (продувка, щётка), особенно в бетоне — иначе дюбель может не войти на полную глубину.
Установка дюбеля. Дюбель вставляют в отверстие (рукой или лёгкими ударами молотка) до упора буртика в поверхность или заподлицо, если буртика нет. Буртик должен быть не сломан.
Забивание гвоздя. Гвоздь вставляют в дюбель остриём вперёд. Ударом молотка забивают до тех пор, пока головка не коснётся поверхности прикрепляемой детали (или не уйдёт в потай). Усилие удара должно быть умеренным: при слишком сильном ударе можно расколоть гипсокартон или разрушить край отверстия в бетоне.
Демонтаж. Дюбель-гвоздь не предназначен для извлечения. При необходимости удаления гвоздь можно попытаться выкрутить (если он имеет шлиц) или высверлить. Дюбель остаётся в стене. Для съёмного крепежа используют рамные дюбели с шурупами.
Коррозионная стойкость. Для сухих помещений достаточно оцинкованных (белых или жёлтых). Для ванных, кухонь, наружных работ — оцинкованные с усиленным слоем или нержавеющие (A2). Чёрные (фосфатированные) дюбель-гвозди быстро ржавеют во влажной среде.
Особенности для разных оснований
- Бетон (полнотелый) — стандартный дюбель-гвоздь с нейлоновой гильзой, диаметр сверления строго по дюбелю.
- Пустотелый кирпич, шлакоблок — требуются дюбели с длинной распорной юбкой (иногда с «усиками») для зацепления за стенки пустот.
- Газобетон — используют дюбели с большой несущей поверхностью (винтовые или специальные для газобетона), стандартный дюбель-гвоздь плохо держит.
- Гипсокартон — применяют дюбели-бабочки или дюбели-зонтики, но они относятся к другому типу (не дюбель-гвоздь).
В отличие от анкерных болтов, дюбель-гвоздь не даёт высокой несущей способности при нагрузках на вырыв (особенно в пустотелых материалах). Его преимущество — скорость монтажа и низкая стоимость. В отличие от рамного дюбеля, не требует отвёртки и подходит для работ в стеснённых условиях.
