Металлический распорный элемент, состоящий из резьбового стержня, конического клина и разрезной втулки, предназначенный для высоконагруженного крепления к бетонным и каменным основаниям. Конструктивная особенность — при затяжке гайки клин втягивается внутрь втулки, раздвигая её лепестки и создавая радиальное давление на стенки канала. В отличие от рамного дюбеля (пластикового, с упорным буртиком и двумя распорными зонами), клиновой — цельнометаллический, не требует пластиковой гильзы и обеспечивает несущую способность в 3…5 раз выше. Отличие от анкерного болта с гайкой (где распор создаётся гайкой-конусом, накрученной на шпильку) — здесь клин и втулка являются отдельными взаимозаменяемыми частями, что упрощает монтаж в стеснённых условиях. Отличие от дюбель-гвоздя — требует затяжки инструментом (ключом), а не забивания, и рассчитан на многоцикловое использование.
Конструктивные особенности
Клиновой анкер имеет следующие конструктивные элементы:
- Резьбовой стержень (шпилька) — оцинкованная или нержавеющая сталь с метрической резьбой (обычно M6…M30). На нижнем конце выполнен конический клин (часто интегрированный или навинченный).
- Разрезная распорная втулка (цанга) — цилиндрическая гильза с продольными прорезями на 2, 3 или 4 сегмента. При движении клина лепестки расходятся, вдавливаясь в бетон.
- Гайка и шайба — для затяжки и передачи усилия на монтируемую деталь.
- Опорная втулка (для некоторых типов) — ограничивает продвижение втулки при затяжке.
Материал — углеродистая сталь с покрытием (цинк 5…12 мкм, горячее цинкование 40…80 мкм) или нержавеющая A2/A4. Класс прочности обычно 5.8 или 8.8 для стержня.

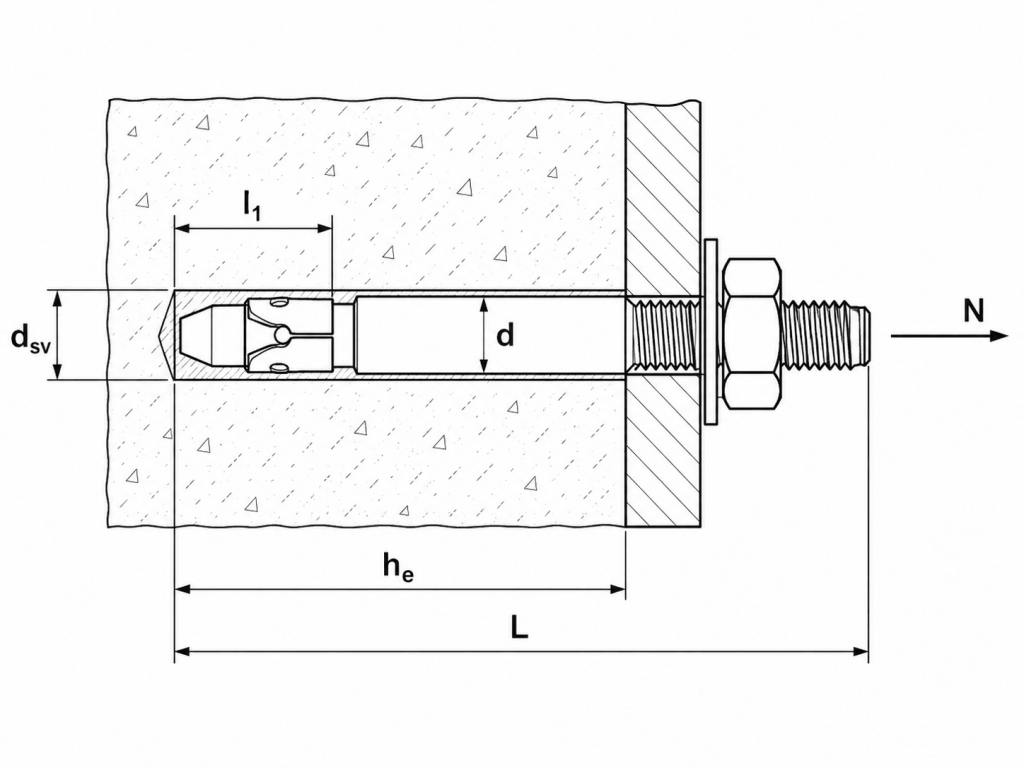

Основные параметры
- Диаметр резьбы (d): M6 … M30 (наиболее частый M8…M16)
- Полная длина анкера (L): 50 … 300 мм
- Длина распорной втулки (l₁): 20 … 80 мм
- Диаметр сверления (dₛᵥ): d + 1,0 … 2,0 мм
- Глубина заделки (hₑ): 45 … 180 мм
- Рабочая нагрузка на вырыв из бетона B25 (N): от 5 до 150 кН (зависит от d)
Отличие от смежных типов
| Признак | Клиновой | Анкерный болт с гайкой | Рамный дюбель | Дюбель‑гвоздь |
| Материал | Металл (сталь) | Металл (сталь) | Пластик | Пластик + гвоздь |
| Распорный элемент | Разрезная втулка + клин | Конусная гайка | Разрезные усы и лепестки | Юбка с разрезом |
| Способ монтажа | Затяжка гайки ключом | Затяжка гайки ключом | Завинчивание шурупа | Забивание |
| Буртик / шайба | Нет (используется отдельно) | Нет | Да (пластмассовый) | Да (потайная головка) |
| Несущая способность | Высокая | Высокая | Низкая/средняя | Средняя |
Области применения
Клиновые анкеры используются для тяжелых ответственных соединений:
- Строительство — крепление несущих колонн, балок, кронштейнов к фундаменту и стенам.
- Промышленное оборудование — фиксация станков, прессов, конвейеров, подъёмных механизмов.
- Мостостроение — установка ограждений, опор освещения, дорожных знаков на железобетонных пролётах.
- Сейсмостойкое крепление — вентиляция, трубопроводы, тяжёлые инженерные системы.
- Фасады и вентилируемые системы — кронштейны для тяжёлых облицовочных плит (керамогранит, натуральный камень).
В отличие от рамного дюбеля (для оконных рам, лёгких профилей), клиновой анкер выдерживает нагрузки в тонны и не боится вибраций. В отличие от анкерного болта с гайкой (у которого распор происходит за счёт перемещения конической гайки по резьбе), здесь клин перемещается внутри втулки под действием силы затяжки, что позволяет использовать стержень с полным резьбовым участком по всей длине (не требуется выступающей резьбы за пределами втулки).
Особенности использования
Подготовка канала. Отверстие сверлят ударной дрелью или перфоратором с победитовым сверлом строго перпендикулярно поверхности. Глубина — на 5…10 мм больше длины распорной втулки. Обязательна очистка от пыли (продувка + щётка). Остатки пыли снижают несущую способность до 50%.
Монтаж. В отверстие вставляют клиновой анкер в сборе (втулка уже надета на клин). Ударами молотка анкер забивают до упора втулки в дно отверстия или до момента, когда шайба/гайка коснутся поверхности. Затем наживляют гайку и затягивают динамометрическим ключом с рекомендованным моментом. При затяжке клин входит во втулку, раздвигая лепестки.
Затяжка. Необходимо строго соблюдать момент (обычно 20…200 Н·м в зависимости от диаметра). Перетяжка может расколоть бетон или сорвать резьбу. Недотяжка не создаст распора. После достижения момента делают контрольную метку на гайке.
Демонтаж. Клиновой анкер, в отличие от рамного дюбеля, извлечь из бетона практически невозможно (только высверливанием или срезанием заподлицо). При необходимости временного монтажа используют клиновой анкер с большей длиной, чтобы после снятия нагрузки можно было ослабить и выбить втулку (требуется специальный инструмент).
Коррозионная стойкость. Для сухих помещений достаточно оцинкованных. Для улицы, агрессивных сред (химические заводы, мосты) — горячее цинкование или нержавеющая сталь A4. При выборе покрытия учитывают, что втулка и стержень должны быть совместимы (электрохимическая пара).
Особенности для пустотелых и трещиноватых оснований. Клиновой анкер не предназначен для пустотелого кирпича или газобетона — нужны специальные анкеры (химические или распорные с длинной гильзой). В бетоне с трещинами (раскрытие более 0,5 мм) снижают нагрузку или применяют анкеры с фиксацией от раскрытия (специальные клиновые системы).
В отличие от анкерного болта с кольцом (грузового анкера с проушиной), клиновой анкер имеет только резьбовой конец для крепления гайки или пластины. Для подвесных систем требуется отдельная переходная деталь.
