Что такое забивная заклёпка
Забивная заклёпка представляет собой крепёжное изделие, используемое для создания неразъёмных соединений. В профессиональной среде такой крепёж часто называют классическим, стержневым или ударным — все эти названия относятся к одному типу изделий, монтируемых с помощью ударного инструмента. В отличие от вытяжных аналогов, установка забивной заклёпки требует доступа к обеим сторонам скрепляемых деталей, но при этом соединение получается более прочным и надёжным.
Данный вид крепежа — один из старейших, известный ещё с тех времён, когда клёпка была основным способом соединения металлических конструкций. Несмотря на появление сварки и современных крепёжных систем, этот тип продолжает активно использоваться в отраслях, где важна максимальная надёжность и устойчивость к вибрационным нагрузкам.
Конструкция и принцип работы забивной заклёпки
Конструкция забивной заклёпки предельно проста и состоит из двух основных элементов. Первый — это стержень круглого сечения, который называют телом заклёпки. Второй — закладная головка, расположенная на одном из концов стержня. Головка может иметь различную форму: полукруглую, потайную или плоскую — в зависимости от требований к внешнему виду и условиям эксплуатации соединения.
Принцип работы основан на пластической деформации металла. В предварительно подготовленное отверстие вставляется стержень таким образом, чтобы закладная головка плотно прилегала к поверхности с одной стороны. Затем с другой стороны на выступающий конец стержня наносятся удары молотком или используется специальный инструмент — пневматический молоток или ручная обжимка. Под действием ударной нагрузки конец стержня расклёпывается, то есть деформируется и расширяется, формируя замыкающую головку. В результате между двумя головками (закладной и замыкающей) оказываются надёжно зажаты скрепляемые детали.
Для качественной клёпки важно правильно подобрать длину стержня: выступающая часть должна быть достаточной для формирования замыкающей головки, но не избыточной, чтобы избежать излишней деформации или образования трещин.
Виды забивных заклёпок
Классификация забивных заклёпок осуществляется по нескольким признакам, основным из которых является форма закладной головки. От этого параметра зависят внешний вид соединения и возможность использования в тех или иных конструкциях.
С полукруглой головкой
Заклёпки с полукруглой головкой — наиболее распространённый тип. Такая головка имеет выпуклую форму, напоминающую полусферу, и обеспечивает прочную опорную поверхность. Подобные изделия применяются в тех случаях, когда допускается выступание головки над поверхностью детали. Они хорошо выдерживают нагрузки на срез и растяжение, поэтому их часто используют в несущих конструкциях. Полукруглая головка также обеспечивает дополнительную жёсткость соединения, что особенно важно при работе с вибрационными нагрузками.
С потайной головкой
Заклёпки с потайной головкой имеют коническую или сферическую форму, позволяющую утопить головку заподлицо с поверхностью детали. Для этого в скрепляемой детали предварительно выполняется зенковка — коническое углубление, в которое помещается головка. Такое решение обеспечивает гладкую поверхность без выступающих элементов, что важно для аэродинамических поверхностей, декоративных панелей и конструкций, где недопустимы неровности. Потайные головки часто применяют в авиастроении и судостроении, где важно минимизировать сопротивление воздушному или водному потоку.
С плоской головкой
Заклёпки с плоской головкой представляют собой изделия с ровной опорной поверхностью, которая располагается параллельно плоскости скрепляемой детали. Такая форма обеспечивает равномерное распределение нагрузки и используется в тех случаях, когда высота выступающей части должна быть минимальной. Плоские головки часто встречаются в элементах кровли, фасадных системах и при соединении тонких листовых материалов. Они обеспечивают аккуратный внешний вид и не мешают последующей отделке поверхности.
Материалы изготовления забивных заклёпок
Выбор материала напрямую влияет на прочность, коррозионную стойкость и область применения изделия. Производители предлагают крепёж из различных сплавов, каждый из которых имеет свои особенности.
Стальные
Стальные забивные заклёпки — самый распространённый вариант. Их изготавливают из углеродистой стали, которая отличается высокой прочностью и доступной стоимостью. Для защиты от коррозии стальные изделия часто покрывают цинком — это обеспечивает дополнительную устойчивость к воздействию влаги. Стальной крепёж применяют в строительстве, машиностроении, при изготовлении металлических конструкций и в тех случаях, когда требуется высокая несущая способность соединения. Он хорошо выдерживает нагрузки на срез и растяжение, что делает его надёжным решением для ответственных узлов.
Нержавеющие
Нержавеющие заклёпки изготавливаются из коррозионностойких сталей марок A2 и A4. Такие изделия не требуют дополнительного защитного покрытия и сохраняют свои свойства даже в агрессивных средах. Их применяют в судостроении, пищевой промышленности, химическом машиностроении и при наружных работах. Нержавеющий крепёж устойчив к воздействию солёной воды, кислот и щелочей, что обеспечивает длительный срок службы соединения. Единственный недостаток — более высокая стоимость по сравнению с обычной сталью.
Медные и латунные
Медные и латунные заклёпки ценятся за высокую коррозионную стойкость и хорошую электропроводность. Медь отличается пластичностью, что облегчает процесс расклёпывания и позволяет получать качественное соединение без трещин. Латунные изделия обладают повышенной прочностью и устойчивостью к износу. Такой крепёж часто применяют в электротехнике, при соединении медных деталей, а также в декоративных целях — благодаря привлекательному внешнему виду. Они не ржавеют и хорошо сочетаются с медными и латунными конструкциями.
Алюминиевые
Алюминиевые заклёпки отличаются малым весом и устойчивостью к коррозии. Они не утяжеляют конструкцию и подходят для соединения алюминиевых деталей, что особенно важно в авиационной и автомобильной промышленности. Алюминий является мягким металлом, поэтому расклёпывание таких элементов не требует значительных усилий. Однако по прочности алюминиевые изделия уступают стальным, поэтому их применяют в конструкциях с невысокими нагрузками. Также алюминиевый крепёж широко используется при работе с тонкостенными материалами, где важно не повредить деталь.
Стандарты и нормативы

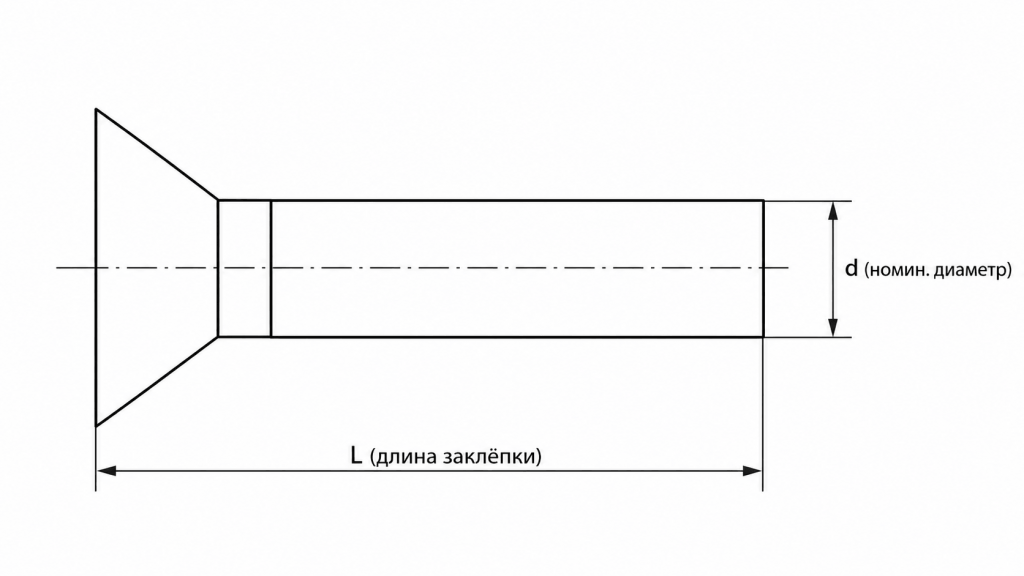

Производство забивных заклёпок регламентируется несколькими стандартами, которые определяют размеры, допуски и технические требования. В России основным документом является ГОСТ 10299-80, который распространяется на заклёпки с полукруглой головкой. Для изделий с потайной головкой действует ГОСТ 10300-80. Также существуют стандарты на заклёпки с плоской головкой — ГОСТ 10301-80.
В международной практике широко используются стандарты DIN: DIN 660 — для заклёпок с полукруглой головкой, DIN 661 — с потайной головкой, DIN 662 — с плоской головкой. Европейские нормативы во многом аналогичны российским, что позволяет применять изделия как отечественного, так и импортного производства.
Знание стандартов помогает правильно подобрать типоразмер и убедиться в соответствии продукции заявленным характеристикам. Каждый стандарт содержит таблицы с указанием диаметров, длин, допусков и рекомендуемых диаметров отверстий.
Отличие забивных заклёпок от вытяжных
Многие пользователи задаются вопросом, чем отличаются забивные и вытяжные заклёпки. Разница заключается в конструкции, способе монтажа и эксплуатационных свойствах.
Забивная заклёпка представляет собой цельный стержень с головкой. Для её установки требуется доступ к обеим сторонам детали, а также ударный инструмент — молоток или пневматический молоток. В процессе монтажа конец стержня расклёпывается, образуя замыкающую головку. Такое соединение отличается высокой прочностью и устойчивостью к вибрационным нагрузкам.
Вытяжная заклёпка, напротив, состоит из двух частей: полой гильзы и внутреннего сердечника. Установка выполняется с одной стороны с помощью специального инструмента — заклёпочника. Сердечник вытягивается через гильзу, расширяет её и обрывается в ослабленном сечении. Этот процесс проще и быстрее, но прочность соединения у вытяжных изделий ниже, чем у забивных.
Таким образом, забивной крепёж выбирают для ответственных конструкций, где важна максимальная надёжность, а вытяжной — для быстрого монтажа в труднодоступных местах с невысокими требованиями к прочности.
Применение забивных заклёпок
Забивные заклёпки находят широкое применение в различных отраслях благодаря своей прочности и долговечности.
В строительстве их используют для соединения металлических конструкций, балок, ферм и несущих элементов. Клёпаные соединения устойчивы к вибрациям и динамическим нагрузкам, что делает их незаменимыми при возведении мостов и высотных зданий.
В машиностроении и автомобилестроении забивной крепёж применяют для сборки рам, кузовных элементов, ходовых частей и узлов, испытывающих значительные нагрузки. Он обеспечивает надёжное соединение, которое не ослабевает со временем.
В судостроении и авиастроении данные изделия используют для соединения обшивки, переборок и силовых элементов. Здесь важна не только прочность, но и устойчивость к коррозии, поэтому часто применяют заклёпки из нержавеющей стали или алюминия.
Также забивные заклёпки востребованы при производстве сельскохозяйственной техники, горного оборудования, железнодорожного транспорта и в ремонтных работах.
Преимущества забивных заклёпок под молоток
Использование забивных заклёпок даёт ряд существенных преимуществ перед другими видами крепежа.
- Высокая прочность. Забивные заклёпки обеспечивают соединение, которое выдерживает значительные нагрузки на срез и растяжение. Это достигается за счёт цельной конструкции и полнотелого стержня.
- Устойчивость к вибрациям. В отличие от резьбовых соединений, которые могут самооткручиваться, клёпаные соединения остаются надёжными даже при постоянной тряске и динамических воздействиях.
- Долговечность. Качественные изделия из коррозионностойких материалов служат десятилетиями, не теряя своих эксплуатационных свойств. Отсутствие резьбы исключает риск срыва или заклинивания.
- Простота монтажа. Для установки не требуется сложного оборудования — достаточно молотка или пневматического инструмента. Это делает их доступными для использования как в промышленности, так и в быту.
- Экономичность. Забивные заклёпки имеют доступную стоимость, особенно в сравнении с резьбовыми соединениями или сварными швами. Возможность приобретения как штучно, так и крупными партиями делает их удобными для любого масштаба работ.
- Универсальность. Изделия подходят для соединения различных материалов — стали, алюминия, меди, латуни и даже пластика при условии правильного подбора длины и диаметра.
Как установить забивную заклёпку
Установка забивной заклёпки выполняется в несколько простых этапов.
Первым шагом необходимо подготовить отверстие в скрепляемых деталях. Диаметр отверстия должен соответствовать диаметру стержня с небольшим зазором — обычно на 0,1–0,2 мм больше. Отверстие сверлится строго перпендикулярно поверхности для обеспечения равномерной деформации.
Затем заклёпка вставляется в отверстие до упора закладной головки. Важно, чтобы головка плотно прилегала к поверхности детали без зазоров. После этого с обратной стороны на выступающий конец стержня наносится удар молотком. Для получения ровной замыкающей головки используют специальную оправку или обжимку, которая формирует головку правильной формы. При использовании пневматического инструмента процесс ускоряется и позволяет выполнять клёпку больших объёмов.
Готовое соединение проверяется визуально: замыкающая головка должна быть сформирована полностью, без трещин и неравномерностей. При обнаружении дефектов заклёпку удаляют и устанавливают новую.
Как выбрать забивную заклёпку
Правильный выбор забивной заклёпки — залог надёжного и долговечного соединения. При выборе следует учитывать несколько ключевых параметров.
По диаметру и длине
Диаметр заклёпки выбирается исходя из толщины скрепляемых материалов. Рекомендуется, чтобы диаметр примерно в два раза превышал толщину самого тонкого из соединяемых листов. Диаметр отверстия должен соответствовать стержню с зазором 0,1–0,2 мм.
Длина заклёпки подбирается с учётом суммарной толщины пакета материалов и необходимого припуска на формирование замыкающей головки. Для расчёта используют формулу: L = S + 1,5 × D, где L — общая длина заклёпки, S — толщина скрепляемых материалов, D — диаметр стержня. Такой расчёт гарантирует, что выступающей части стержня будет достаточно для качественного расклёпывания.
По материалу скрепляемых деталей
Материал заклёпки должен быть совместим с материалом скрепляемых деталей. Для стальных конструкций подходят стальные или нержавеющие заклёпки. Для алюминиевых — алюминиевые, чтобы избежать гальванической коррозии. Для медных и латунных деталей — медные или латунные изделия. Также важно учитывать условия эксплуатации: при повышенной влажности или в агрессивной среде выбирают нержавеющий или оцинкованный крепёж.
По типу головки
Выбор типа головки определяется требованиями к внешнему виду и функциональности соединения. Полукруглая головка подходит для большинства задач, где допустимо её выступание. Потайная головка используется для гладких поверхностей. Плоская головка — когда требуется минимальная высота выступающей части. Также стоит обращать внимание на диаметр головки: он должен обеспечивать достаточную опорную поверхность для надёжной фиксации деталей.
