Что такое резьбовая заклёпка-гайка
Резьбовая заклёпка-гайка представляет собой крепёжное изделие, совмещающее свойства заклёпки и гайки. Данный вид крепежа предназначен для создания резьбовых соединений в тонкостенных материалах, где нарезать внутреннюю резьбу непосредственно в детали невозможно или нецелесообразно. В профессиональной среде такие изделия часто называют гаечными заклёпками, заклёпками с внутренней резьбой или просто бонками — это один из наиболее распространённых жаргонизмов среди монтажников и инженеров.
Конструктивно такое изделие представляет собой полую втулку с внутренней резьбой и буртиком на одном конце. После установки в материале остаётся готовое резьбовое отверстие, в которое можно вкручивать болты, шпильки или винты. Подобное решение позволяет создавать надёжные разъёмные соединения в листовом металле, профилях и других тонкостенных конструкциях.
Главное отличие резьбового крепежа от других видов — наличие внутренней резьбы. В отличие от вытяжных или забивных заклёпок, которые формируют неразъёмное соединение, данный крепёж даёт возможность многократно вкручивать и выкручивать болт без потери прочности.
Конструкция и принцип работы

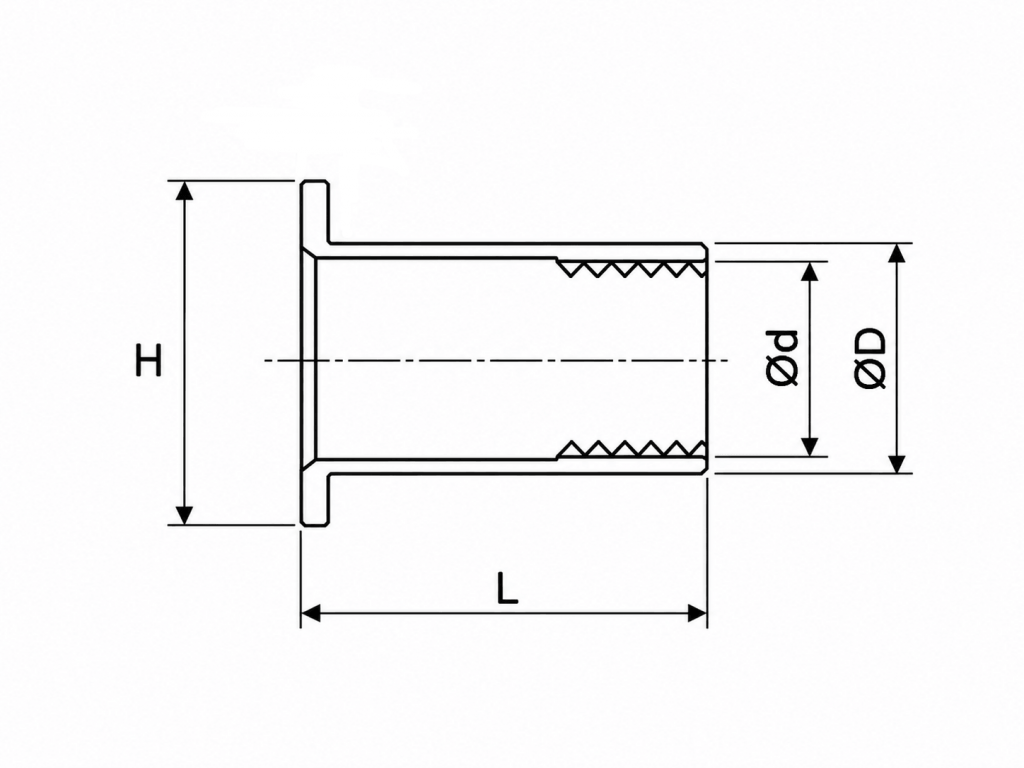

Конструкция резьбового крепежа включает несколько основных элементов. Первый — это корпус в виде полой трубки (гильзы) с внутренней резьбой. Второй — буртик (головка) на одном конце, который выполняет опорную функцию и удерживает изделие в отверстии. Корпус может иметь различную форму сечения: круглую, шестигранную или овальную. Третий элемент — резьбовая часть, которая стандартизируется по метрическому или дюймовому профилю.
Принцип работы основан на пластической деформации корпуса с помощью специального инструмента — заклёпочника для резьбовых заклёпок. Процесс установки выглядит следующим образом.
В предварительно просверленное отверстие вставляется заклёпка-гайка до упора буртика. Затем на инструмент накручивается оправка, которая вворачивается в резьбу изделия. При сжатии ручек инструмента оправка втягивается, деформируя корпус. В результате гильза расширяется в поперечном направлении и плотно прижимается к стенкам отверстия, фиксируясь в материале.
После завершения процесса инструмент выкручивается, и внутри остаётся готовая резьба, готовая к использованию. Весь процесс занимает несколько секунд и не требует доступа к обратной стороне детали, что особенно удобно при работе с замкнутыми профилями и корпусными конструкциями.
Виды резьбовых заклёпок
Резьбовые заклёпки представлены в широком ассортименте, что позволяет подобрать оптимальный вариант для конкретной задачи. Классификация осуществляется по нескольким признакам.
По типу головки (буртика)
Тип головки определяет внешний вид соединения и способность воспринимать нагрузки.
- Стандартный (цилиндрический) буртик. Наиболее распространённый вариант. Головка имеет плоскую опорную поверхность, которая обеспечивает равномерное распределение нагрузки на материал.
- Уменьшенный буртик. Головка меньшего диаметра, что позволяет использовать изделие в ограниченном пространстве или при необходимости снизить заметность крепежа.
- Потайной буртик. Головка имеет коническую форму и утапливается заподлицо с поверхностью детали. Для этого предварительно выполняется зенковка отверстия. Такое решение обеспечивает гладкую поверхность без выступающих элементов.
- Увеличенный (широкий) буртик. Головка большего диаметра, применяется при работе с мягкими материалами или для увеличения опорной площади.
- Шестигранный буртик. Головка имеет форму шестигранника, что позволяет затягивать заклёпку гаечным ключом при необходимости.
По форме корпуса
Форма корпуса влияет на способ фиксации и устойчивость к проворачиванию.
- Цилиндрический корпус. Классическая форма с гладкой поверхностью. Применяется в большинстве стандартных задач.
- Шестигранный корпус. Корпус в форме шестигранника, обеспечивает дополнительную защиту от проворачивания в отверстии. Часто используется в алюминиевых и пластиковых конструкциях.
- С насечками. На поверхности корпуса нанесены продольные или кольцевые насечки, которые предотвращают проворачивание в процессе установки и эксплуатации.
- Открытые и закрытые. Открытые заклёпки имеют сквозное отверстие, закрытые — герметичную заглушку на дне, защищающую резьбу от влаги и грязи.
По типу резьбы
Резьба заклёпок стандартизируется по метрической системе (М3, М4, М5, М6, М8, М10, М12 и т. д.) или дюймовой. Метрическая резьба является наиболее распространённой. Также встречаются изделия с мелким шагом резьбы для более точной регулировки.
По материалу изготовления
Материал изделия определяет его прочность, коррозионную стойкость и область применения.
- Стальные оцинкованные. Наиболее распространённый вариант, сочетающий прочность и доступную стоимость. Оцинкованное покрытие защищает от коррозии.
- Нержавеющие (A2, A4). Отличаются высокой коррозионной стойкостью и подходят для эксплуатации в агрессивных средах.
- Алюминиевые. Лёгкие, не ржавеют, применяются для соединения алюминиевых конструкций.
- Латунные. Коррозионностойкие, с хорошей электропроводностью, часто используются в электротехнике и декоративных целях.
Преимущества резьбовых заклёпок
Использование такого крепежа даёт ряд существенных преимуществ перед другими способами создания резьбовых соединений.
- Односторонняя установка. Для монтажа не требуется доступа к обратной стороне детали, что значительно упрощает работу с замкнутыми профилями и корпусными конструкциями.
- Быстрый монтаж. Процесс установки занимает несколько секунд и не требует специальной подготовки или сложного оборудования.
- Надёжная фиксация. После установки изделие плотно прилегает к стенкам отверстия, обеспечивая прочное и устойчивое к вибрациям соединение.
- Возможность использования в тонких материалах. Резьбовая заклёпка позволяет создавать резьбовые отверстия в листовом металле толщиной от 0,5 мм, где нарезать резьбу обычным способом невозможно.
- Многократное использование. В отличие от обычной заклёпки, которая создаёт неразъёмное соединение, данный крепёж даёт возможность многократно вкручивать и выкручивать болт.
- Универсальность. Изделия подходят для соединения различных материалов: стали, алюминия, пластика, стеклопластика, композитов.
- Долговечность. Качественный крепёж из коррозионностойких материалов служит десятилетиями, не теряя своих эксплуатационных свойств.
Применение гаечных заклёпок
Резьбовые заклёпки-гайки находят применение в самых разных отраслях благодаря своей универсальности и надёжности.
В машиностроении и автомобилестроении их используют для крепления кузовных панелей, бамперов, фар, радиаторов и других узлов. Особенно востребован такой крепёж при сборке автомобилей, где требуется быстрое и надёжное соединение тонкостенных элементов.
В строительстве заклёпки-гайки применяются при монтаже вентиляционных систем, фасадных конструкций, металлических профилей, кровельных материалов и ограждающих конструкций.
В мебельном производстве такие изделия используют для сборки корпусной мебели, крепления фурнитуры и соединения элементов из ЛДСП, МДФ и металлических профилей.
В приборостроении и электротехнике данный крепёж применяют для монтажа электрощитового оборудования, приборных панелей и корпусов электронных устройств.
В авиастроении и судостроении используют лёгкие алюминиевые и нержавеющие заклёпки для соединения обшивки и внутренних конструкций.
Также резьбовые заклёпки востребованы в ремонтных работах, при изготовлении металлических конструкций, в производстве спортивного инвентаря и даже в быту — для ремонта велосипедов, скутеров и мелкой техники.
Как выбрать резьбовую заклёпку
Правильный выбор резьбовой заклёпки — залог надёжного и долговечного соединения. При выборе следует учитывать несколько ключевых параметров.
По диаметру резьбы
Диаметр резьбы — основной параметр, определяющий, какой болт или винт можно вкручивать в заклёпку. Наиболее распространённые диаметры: М3, М4, М5, М6, М8, М10, М12. Выбор зависит от нагрузки, которую будет испытывать соединение. Чем больше диаметр резьбы, тем выше несущая способность.
Важно также учитывать шаг резьбы: стандартный (крупный) или мелкий. Мелкий шаг используется для более точной регулировки и при работе с тонкими материалами.
По толщине скрепляемых материалов
Диапазон зажима — важнейший параметр, указывающий, какую суммарную толщину материалов может перекрыть конкретный типоразмер заклёпки-гайки. Каждое изделие рассчитано на определённый диапазон, например, 0,5–3 мм, 1–4 мм, 3–7 мм и т.д.
При выборе необходимо точно знать общую толщину пакета материалов. Если толщина окажется меньше минимального значения, заклёпка не сможет зафиксироваться должным образом. Если больше максимального — материала гильзы будет недостаточно для надёжной фиксации.
Для расчёта длины используется формула, аналогичная другим видам заклёпок: L = S + 1,2 × D, где L — общая длина, S — толщина пакета, D — диаметр корпуса. Однако для резьбовых заклёпок чаще всего длину подбирают по каталогу, ориентируясь на диапазон зажима.
По условиям эксплуатации
Условия, в которых будет использоваться соединение, напрямую влияют на выбор материала и конструкции.
Внутренние работы с нормальной влажностью — достаточно стандартных стальных оцинкованных заклёпок.
Наружные конструкции и агрессивные среды — выбирают нержавеющие заклёпки (A2 или A4), устойчивые к коррозии.
Высокие температуры — требуют специальных сплавов или нержавеющей стали.
Вибронагрузки — рекомендуется использовать заклёпки с шестигранным корпусом или насечками для предотвращения проворачивания.
Декоративные конструкции — можно использовать латунные или алюминиевые заклёпки, которые выглядят эстетичнее.
Также стоит учитывать необходимость герметичности: для защиты от влаги и пыли применяются закрытые заклёпки.
Как установить заклёпку-гайку
Установка резьбовой заклёпки не требует специальной подготовки и выполняется с помощью ручного или пневматического заклёпочника для резьбовых заклёпок.
Первым шагом необходимо просверлить отверстие в скрепляемой детали. Диаметр отверстия должен строго соответствовать диаметру корпуса заклёпки. Для цилиндрических заклёпок отверстие сверлится с небольшим зазором, для шестигранных — с точным соответствием по размеру под ключ.
Затем на заклёпочник накручивается подходящая оправка, соответствующая диаметру резьбы. Заклёпка-гайка наворачивается на оправку до упора. После этого изделие вставляется в отверстие до упора буртика в поверхность детали.
Следующий этап — непосредственно установка. Ручки инструмента сжимаются, и оправка начинает втягиваться, деформируя корпус. Процесс продолжается до характерного щелчка или до упора ручек. После завершения оправка выкручивается, и внутри остаётся готовая резьба.
Готовое соединение проверяется визуально: буртик должен плотно прилегать к поверхности, корпус — быть равномерно деформированным. При необходимости в заклёпку вкручивается болт или винт соответствующего диаметра.
Для качественного монтажа важно использовать исправный инструмент и подбирать оправку точно по диаметру резьбы. При работе с большими объёмами рекомендуется использовать пневматический инструмент для повышения производительности.
