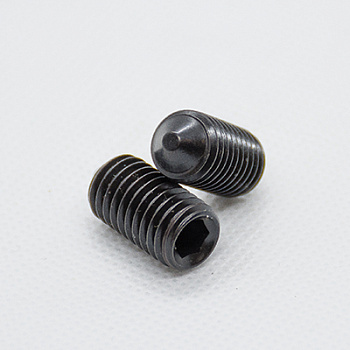

Установочный винт DIN 914 (ГОСТ 8878) с коническим концом и внутренним шестигранным приводом предназначен для точной фиксации деталей относительно друг друга в узлах, где требуется исключение смещения и жёсткая позиционная фиксация. Коническая форма конца является ключевой особенностью исполнения и обеспечивает точечное внедрение в ответную поверхность, создавая высокую удерживающую способность без необходимости использования дополнительного крепёжного элемента.
Такая конструкция используется не для создания разъёмных соединений, а для позиционирования и блокировки элементов в заданном положении, что особенно важно в механизмах с вращающимися или подвижными деталями.
Конструктивные особенности
- Конический конец формирует точечный контакт, обеспечивая надёжную фиксацию и предотвращая смещение деталей;
- Внутренний шестигранник позволяет передавать высокий момент затяжки при компактных размерах крепежа;
- Цилиндрический корпус с метрической резьбой обеспечивает точную посадку в резьбовом отверстии и стабильность положения;
- Локализованное воздействие на поверхность позволяет использовать винт в точных механических узлах без значительного изменения геометрии деталей.
Области применения
- Фиксация шестерён и муфт на валах;
- Позиционирование подвижных элементов механизмов;
- Станочное и промышленное оборудование;
- Узлы, требующие точной установки деталей без осевого смещения.
Особенности исполнения DIN 914
Главная особенность данного винта заключается в коническом конце, который создаёт точечное упорное воздействие на сопрягаемую поверхность.
В отличие от установочных винтов с плоским или цилиндрическим концом, данное исполнение обеспечивает более жёсткую фиксацию и повышенную устойчивость к самопроизвольному смещению при вибрационных нагрузках и динамической работе механизма.
