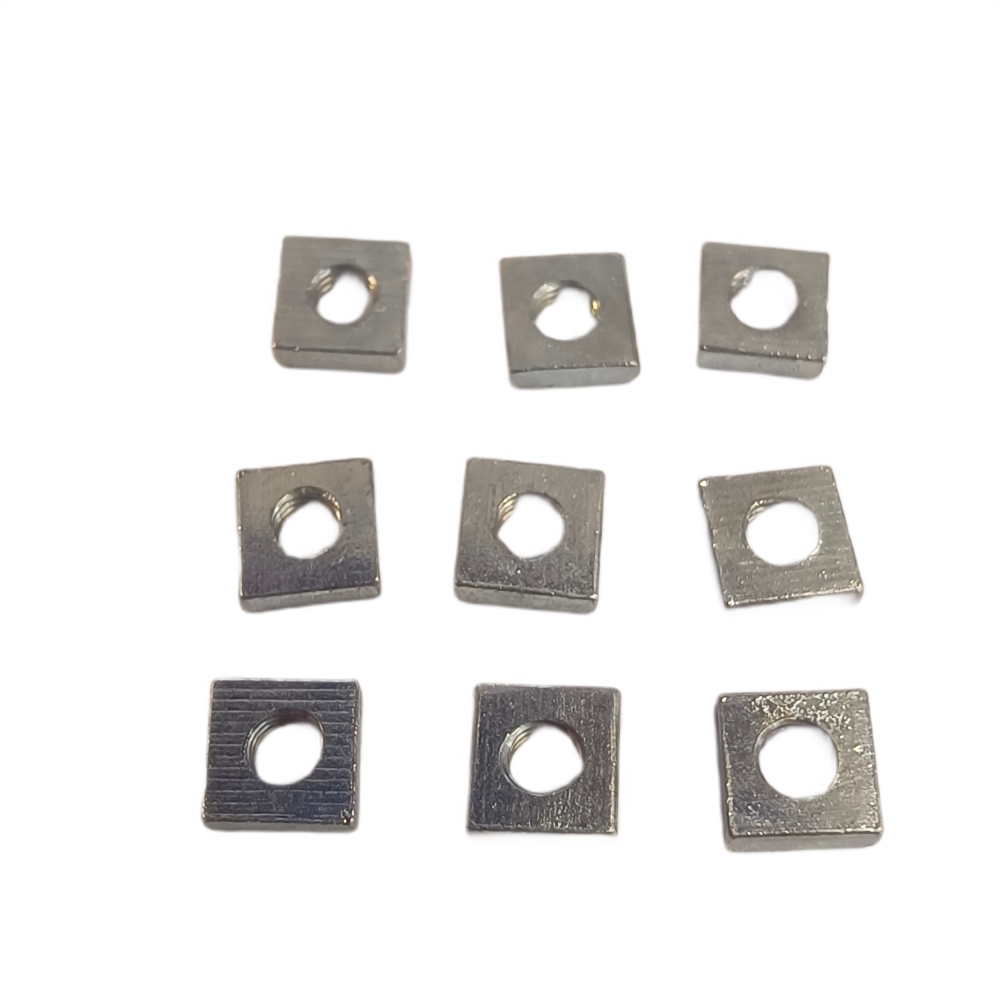

Квадратная низкая гайка DIN 562 — крепёжный элемент с четырёхгранным корпусом уменьшенной высоты, предназначенный для использования в узлах, где требуется ограничение габаритов по оси и предотвращение проворачивания в посадочном месте. Основная конструктивная особенность — сочетание плоской геометрии и квадратного сечения, обеспечивающее устойчивое положение без дополнительных фиксирующих деталей.
Четырёхгранная форма создаёт увеличенную площадь контакта с поверхностью, за счёт чего достигается стабильная фиксация в конструкции. Уменьшенная высота позволяет применять изделие в компактных соединениях, где важна минимальная толщина монтажного пакета.
Конструктивные особенности
- Четырёхгранное сечение — препятствует проворачиванию в посадочном месте;
- Сниженная высота — уменьшает габарит соединения по вертикали;
- Увеличенная площадь опоры — улучшает распределение давления на основание;
- Простая геометрия — упрощает установку в ограниченных условиях;
- Совместимость с метрическим крепежом — используется со стандартными болтами и шпильками.

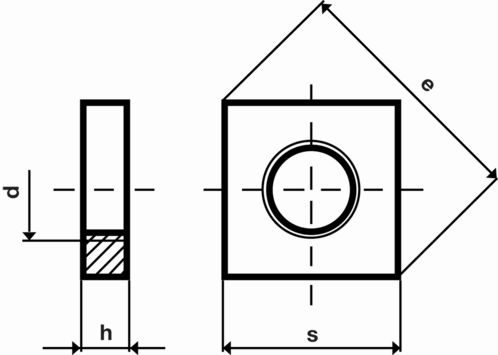

Основные параметры
- Диаметр резьбы (d) — соответствует сопрягаемому крепежу
- Ширина грани (s) — определяет посадочный размер
- Высота (h) — снижена по сравнению со стандартными вариантами
- Форма — четырёхгранная
- Шаг — метрический профиль с углом 60°
- Компактные монтажные и сборочные решения;
- Мебельные и деревянные конструкции;
- Закладные узлы в ограниченном пространстве;
- Каркасные и вспомогательные соединения;
- Элементы, требующие фиксации без выступающих граней.
Особенности использования
Низкая квадратная гайка применяется в случаях, когда важно совместить устойчивость к вращению и минимальную толщину соединения. Фиксация достигается за счёт упора граней в посадочное гнездо или материал основания, что позволяет обойтись без дополнительных стопорящих элементов.
Такое исполнение выбирают для компактных конструкций, где критично ограничение по габаритам и требуется стабильное положение крепежа в процессе эксплуатации.
