Круглая шлицевая гайка DIN 1804 — крепёжный элемент цилиндрической формы с торцевыми пазами, предназначенный для фиксации и регулировки резьбовых соединений в узлах с ограниченным доступом для стандартного инструмента. Основная конструктивная особенность — наличие шлицев (радиальных пазов) на торцевой поверхности, через которые передаётся крутящий момент с помощью специализированного ключа.
Такое исполнение применяется в механизмах, где требуется компактное размещение крепежа и возможность точной настройки положения деталей без выступающих граней.
Конструктивные особенности
- Цилиндрический корпус — обеспечивает компактное размещение в посадочном месте;
- Торцевые шлицы — служат для передачи усилия через специальный инструмент;
- Отсутствие граней — позволяет использовать в ограниченном пространстве;
- Равномерное распределение нагрузки — снижает локальные напряжения при затяжке;
- Точная геометрия — обеспечивает стабильную фиксацию и регулировку положения.

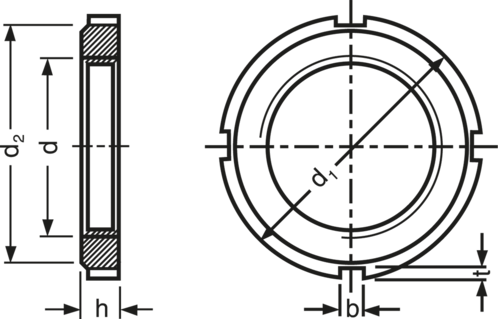

Основные параметры
- Диаметр резьбы (d) — соответствует сопрягаемому валу или шпильке
- Наружный диаметр — определяется стандартом DIN 1804
- Высота (h) — влияет на длину резьбового контакта
- Количество шлицев — регламентируется стандартом
- Шаг — метрический профиль с углом 60°
- Исполнение — DIN 1804
Области применения
- Подшипниковые и опорные узлы;
- Редукторы и приводные механизмы;
- Машиностроительные конструкции с регулировкой положения;
- Узлы с ограниченным доступом к крепежу;
- Оборудование, требующее точной настройки.
Особенности использования
Монтаж выполняется с применением шлицевого ключа, который взаимодействует с торцевыми пазами и обеспечивает передачу крутящего момента без использования шестигранного инструмента. Это позволяет работать в ограниченном пространстве и выполнять точную регулировку.
Исполнение DIN 1804 применяется в случаях, когда требуется компактное размещение, возможность регулировки и отсутствие выступающих элементов в конструкции.
